حشوات مطاطية - دليل مكوّنات الختم الثابتة والديناميكية

يواجه المهندسون تحديًا مستمرًا: اختيار الختم المناسب للوظيفة. ففي كل يوم، تطالع المخططات الهندسية، أو تفتح أدلة الصيانة، أو تتجول في أرضية الإنتاج. هناك مِشْبَكٌ يتسرب، وهناك أسطوانة بدأت تتعطل.يتم استهلاك عمود.السبب؟ غالبًا ما يكون الاختيار غير المناسب للحشية. يقدّم هذا الدليل سيناريوهات عملية تساعدك على الاختيار بين الحشيات المطاطية، وحشيات الغبار، وحشيات V، وحلقات O.

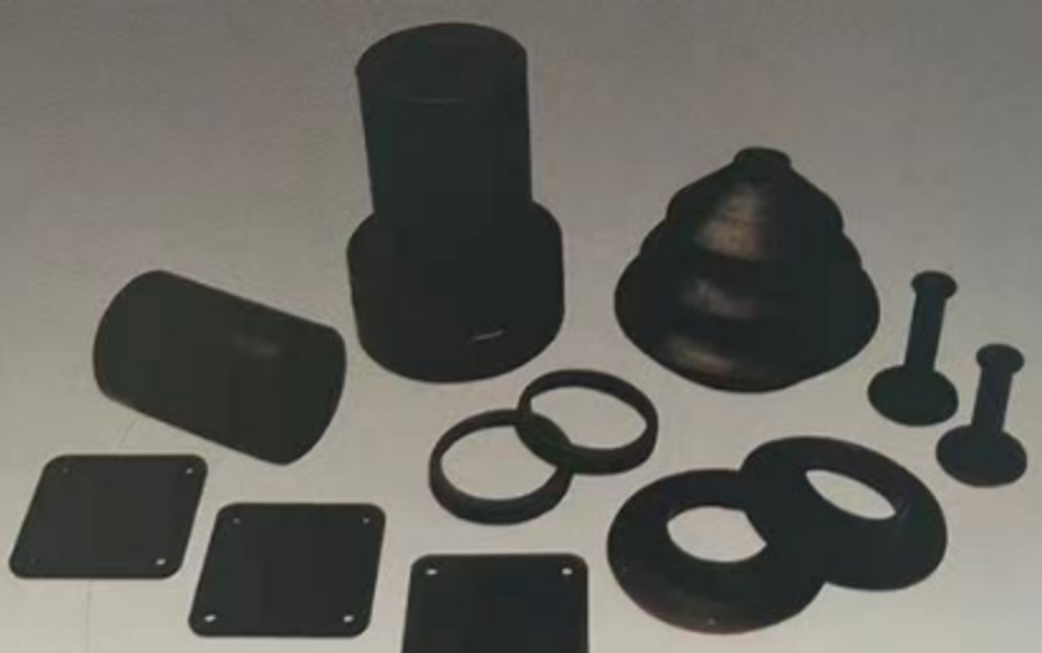

الختم الثابت للمفاصل الثابتة

فكّر في غلاف المضخة: سطحان معدنيان مثبتان بمسامير. تبدو مستويتين، لكن تحت المجهر تظهر عليهما خدوش وآثار أدوات ووديان دقيقة. يسلك السائل هذه المسارات. تُوضع بينهما حشية مطاطية؛ وعند شدّ المسامير، تنضغط الحشية وتتغلغل في تلك العيوب، فتمنع التسرب. استخدمها في أغلفة المضخات، وأغطية الصمامات، وشفاه الأنابيب، ولوحات الوصول. هل تتعامل مع مساحات كبيرة أو أشكال غير منتظمة؟ لا مشكلة. إذا كانت تطبيقاتك تتطلب إحكامًا بين سطحين ثابتين، فإن الحشية المطاطية غالبًا ما تكون الحل الأمثل. تذكّر: الحشيات ليست مخصصة للأجزاء المتحركة.

السدادات الديناميكية للمحاور الترددية والدورانية

الآن فكّر في أسطوانة هيدروليكية موجودة على حفار خلفي. يمتد القضيب ويُسحب، ويتحرك داخل الأسطوانة وخارجها. الغبار والطين والرمل في كل مكان. وإذا تمكن هذه الملوثات من اجتياز مانع التسرب الخاص بالقضيب، فإنها تخدش جدار الأسطوانة، وتتلف المكبس، وتؤدي إلى تدمير الوحدة بأكملها. فما الذي ينبغي إضافته؟ تُعدّ موانع الغبار ضرورية للأسطوانات الهيدروليكية، والمشغلات الهوائية، والأدلة الخطية، وأي عمود ذي حركة ترددية يتعرض للأتربة والشوائب.

قم بتركيبها على الجانب الخارجي من ختم الضغط الأساسي. مهمتها الاستبعاد، لا الاحتفاظ. يمسح الشفة المرنة الساق نظيفًا في كل مرة ينثني فيها. كما تزيل الطين والرمل وقطرات الماء. إذا كانت معداتك تعمل في بيئات مليئة بالغبار أو الطين أو الرطوبة، فإن ختم الغبار سيعمل على إطالة عمر الخدمة بشكل كبير. فهي تعدّ خط الدفاع الأول ضد التلوث. استبدلها بانتظام؛ فهي تهترئ أسرع من ختم الضغط.

لكن ماذا عن الأعمدة الدوّارة؟ المحركات الكهربائية، وعلب التروس، وبكرات النقل. هذه الأعمدة تدور بسرعة، وغالبًا ما تكون غير محاذاة، وأحيانًا تمتلك أسطحًا خشنة نتيجة التآكل. إن مانع التسرب الشفاف القياسي سيسخن ويصدر صريرًا ويفشل سريعًا. هنا، تُعدّ هندسة مختلفة هي الأنسب. فمانعات التسرب على شكل حرف V هي الخيار الأمثل للأعمدة الدوّارة التي تعاني من عدم المحاذاة أو الانحراف أو الأسطح الخشنة.

القطاع العرضي ذي الشكل V مصمم بذكاء. فعند دوران العمود، تدفع قوة الطرد المركزي شفة الختم نحو الخارج، مما يجعلها تلامس السطح المقابل بحدٍّ أدنى، وبالتالي ينخفض الاحتكاك إلى أدنى حد. كما أن هذا الشكل يولد حركة ضخ تُبعد الأوساخ عن منطقة الختم، دون الحاجة إلى ملاءمة محكمة؛ إذ يُركَّب بسهولة على العمود ويقوم بالمحاذاة الذاتية. يمكن استخدام هذه الأختام في المحركات الكهربائية، ومحور دخل/خروج علبة التروس، والمعدات الزراعية، وبكرات النقل. وتتحمل سرعات دوران تصل إلى 20 مترًا في الثانية، كما تتسامح مع الانحراف الزاوي الذي قد يؤدي إلى تلف الأختام الأخرى. أما عملية التركيب فسريعة ولا تتطلب أدوات خاصة.

حلقات O عالمية لتطبيقات متنوعة

إذن متى تُستخدم أكثر أنواع الحلقات الختمية شيوعًا؟ في كل مكان آخر. إذ إن الحلقات الدائرية هي الحل الختمي الافتراضي لما يقرب من جميع التطبيقات: الأسطوانات الهيدروليكية، الصمامات الهوائية، وصلات التوصيل السريع، تجهيزات نقل السوائل، وغيرها من التطبيقات الثابتة والمتحركة التي لا حصر لها. المبدأ بسيط: التشوه المُحكم. تُحفر أخدود، وتُوضع الحلقة الدائرية فيه، ثم تُضغط بواسطة الجزء المقابل. يُصبح المقطع العرضي الدائري مسطحًا، مما يُنشئ اتصالين ختميين. يدفع الضغط الداخلي الحلقة نحو الجانب ذي الضغط المنخفض، ما يزيد من ضغط الاتصال. تُعدّ هذه الحلقة ذاتية التعزيز، وتعمل في نطاق يتراوح بين الفراغ والضغوط العالية، كما تعمل ضمن نطاق حراري من -50°م إلى 200°م عند استخدام المادة المناسبة. إذا توفر لديك أخدود، فمن المرجح أن تلائمك حلقة دائرية.
